Caldaia a condensazione ad alto rendimento con microaccumulo InoxDens Moon Fast 25S

MODULAZIONE 1:9
25 kW
VASO ESPANSIONE 10 L
RISCALDAMENTO/ACQUA SANITARIA
15,3 L / min (ACS)
GAS ADAPTIVE (METANO/GPL)
GESTIONE MULTIZONA CON KIT RF
INSTALLABILE IN AMBIENTI PARZIALMENTE PROTETTI FINO A -5°
CLASSE ENERGETICA

Dati Tecnici Documentazione Richiedi info

InoxDens Moon FAST è la nuova gamma di caldaie murali combinate a condensazione con scambiatore/microaccumulo.

Comfort immediato
Grazie alla linea moderna è facilmente installabile negli ambienti domestici ed è caratterizzata da un elevato comfort sanitario.
L’esclusivo scambiatore sanitario, con microaccumulo da 4 litri assicura l’immediata erogazione di acqua calda, anche in caso di prelievi minimi ed una elevata stabilità della temperatura.
L’innovativo sistema elettronico che gestisce la combustione, è in grado di adattarsi in autonomia alle differenti tipologie di gas, garantendo sempre una combustione efficiente e sicura.

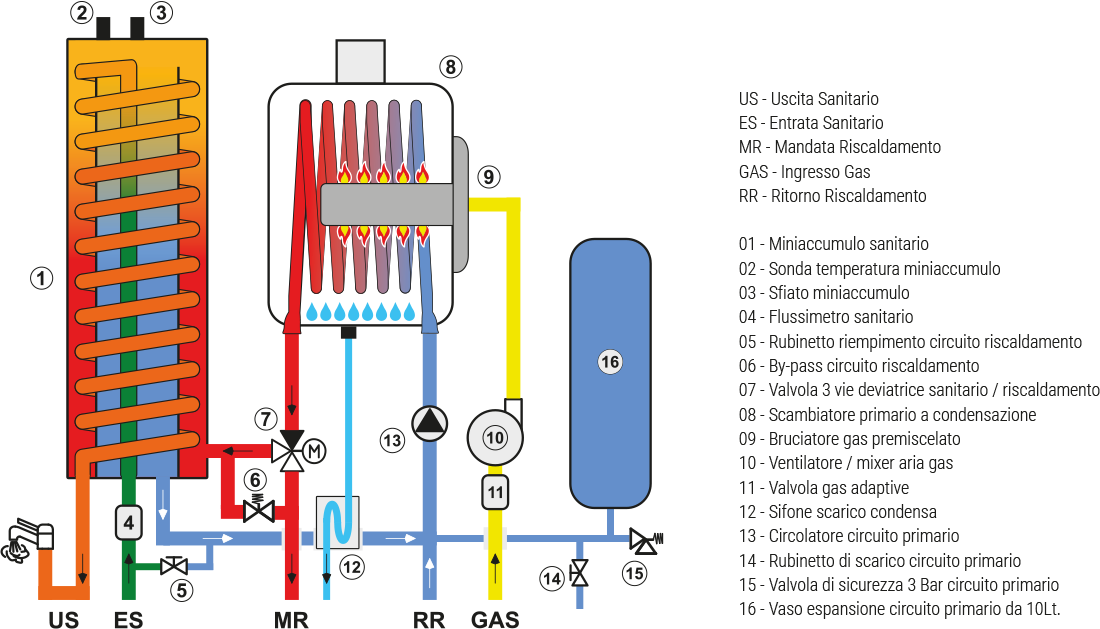

Schema idraulico

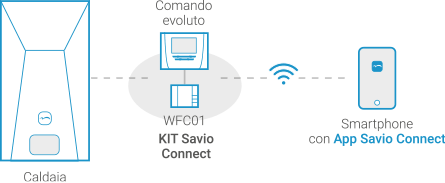

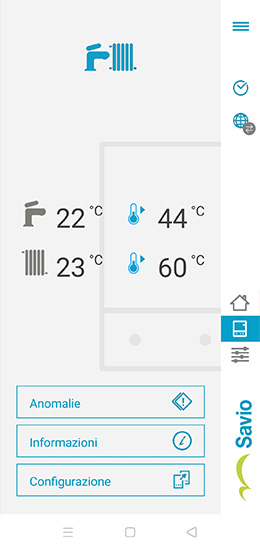

controllo remoto

Plus

Elevato comfort sanitario
Scambiatore con microaccumulo
Erogazione immediata acqua calda
Elevata stabilità della temperatura
Elevata modulazione fino a 1:9 / con e-garc (controllo combustione -> basse emissioni CO e NOx)
Controllo combustione elettronico = basse emissioni di NOx
Funzione FAST: la temperatura dell’accumulo varia in funzione del set ACS ed è possibile incrementare a piacere la temperatura di mantenimento dell’accumulo. Programmabile con il comando evoluto definendo le fasce orarie di utilizzo
Nuovo mixer a bassissima rumorosità
Circolatore modulante a bassi consumi
Trasduttore di pressione
Lettura della portata sanit. con funzionamento fino a 2,0 lt/min

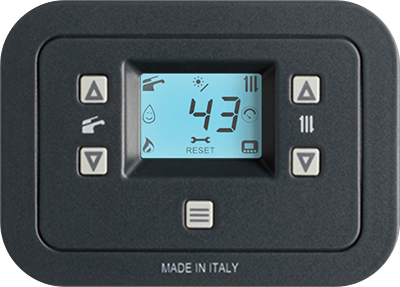

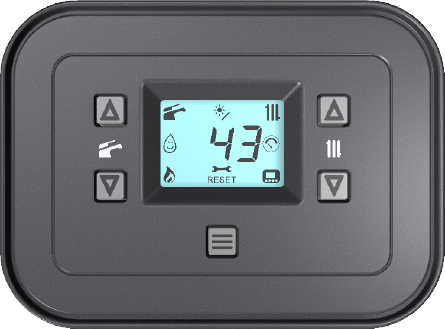

Funzionalità del pannello comandi

Selettore estate/inverno/off/reset
Regolatore temperatura riscaldamento
Regolatore temperatura sanitario
Lettura digitale della pressione
Visualizzazione temperatura sanitaria
e riscaldamento da display
Visualizzazione diagnostica guasti,
stato di blocco e storico guasti
Visualizzazione riempimento consigliato
e guida al riempimento
Visualizzazione mesi mancanti alla scadenza
della manutenzione
Abilitazione preriscaldo sanitario
Funzione FAST: preriscaldo accumulo sanitario

Scambiatore con microaccumulo

Nuovo scambiatore/microaccumulo: una soluzione per un comfort unico

Grazie all’esclusivo scambiatore sanitario con microaccumulo, vengono accumulati 4 litri di acqua calda, che garantiscono l’immediata disponibilità di acqua sanitaria senza le oscillazioni della prima fase di una normale caldaia istantanea; è realizzato in acciaio/rame ed è coibentato con gusci in EPS per ridurre le perdite di calore in stand-by, un esclusivo sistema che mantiene sempre in temperatura lo scambiatore/microaccumulo, nella fase di prelievo la caldaia passa in produzione istantanea secondo le richieste dell’utenza, al cui termine si trova già alla temperatura impostata, pronto per il prelievo successivo.

L’acqua calda proveniete dallo scambiatore primario entra dal raccordo laterale e scorre nella sezione esterna, investendo le spire del serpentino all’interno nelle quali scorre l’acqua sanitaria.
L’acqua primaria raggiunto l’apice del miniacumulo ritorna verso il basso attraverso la camera interna per poi uscire dal raccordo inferiore e ritornare allo scambiatore primario.

Hydrogen Ready: per un impegno costante verso l’ambiente

Tra le alternative ai combustibili tradizionali, l’uso dell’idrogeno emerge come una soluzione promettente. La combustione dell’idrogeno può rilasciare in atmosfera solo vapore acqueo e quantità minime di ossidi di azoto: un grande vantaggio dal punto di vista ecologico. Inoltre le infrastrutture esistenti, come la rete di trasporto e distribuzione del metano in Italia, possono già trasportare miscele di metano e idrogeno al 20% in volume.

Installare una caldaia “Hydrogen Ready 20%” significa quindi prepararsi ad un futuro meno dipendente dal metano.
Due sono i vantaggi per i consumatori che scelgono una caldaia Hydrogen Ready 20%:

investire in un apparecchio che può avere una vita di oltre 20 anni con una tecnologia pronta ad affrontare future evoluzioni del settore senza sostituire il generatore;
investire in un apparecchio tecnologicamente evoluto, in linea con le soluzioni più avanzate per una gestione dell’energia sostenibile.

Tecnologia Adaptive Gas: meno consumi, più efficienza, meno emissioni

L’innovativa tecnologia Adaptive Gas, di cui è dotata questa caldaia, consente l’adattamento in completa autonomia delle caldaie alle diverse tipologie e qualità di gas. L’elettrodo, oltre a rilevare la fiamma, rileva anche le caratteristiche del gas e adatta automaticamente i parametri di combustione per mantenere il massimo livello di efficienza, con conseguente riduzione dei consumi e delle emissioni rispetto ai sistemi di controllo tradizionale. ll sistema Adaptive gas rende la caldaia predisposta a funzionare con qualsiasi tipo di gas senza trasformazioni.

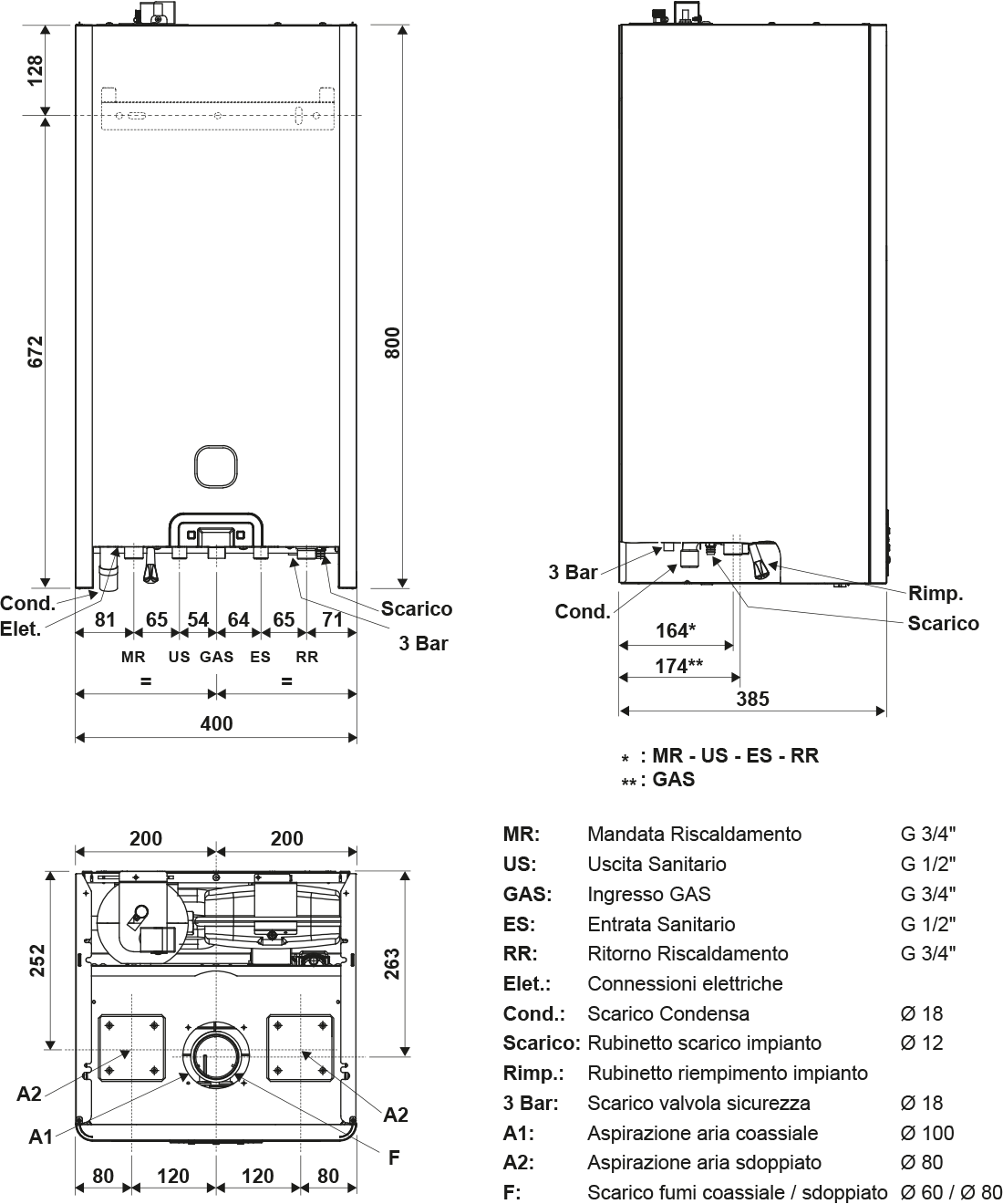

Dimensionali

dimensionali

Dati tecnici


Classe di efficienza energetica riscaldamento
Classe di efficienza energetica sanitario
Profilo di carico sanitario		XL
Portata termica nominale riscaldamento/sanitario	kW	21,0 / 26,0
Portata termica minima riscaldamento/sanitario	kW	3,0 / 3,0
Potenza utile massima riscaldamento/sanitario 60°/80°C	kW	20,7 / 25,6
Potenza utile minima riscaldamento/sanitario 60°/80°C	kW	2,9 / 2,9
Potenza utile massima riscaldamento/sanitario 30°/50°C	kW	22,7 / 28,2
Potenza utile minima riscaldamento/sanitario 30°/50°C	kW	3,2 / 3,2
Quantità di condensa a Q.nom. 30°/50°C (in riscaldamento)	l/h	4,2
Quantità di condensa a Q.min. 30°/50°C (in riscaldamento)	l/h	0,5
pH della condensa		4,0
Rendim. nom. 60°/80°C	%	98,6
Rendim. min. 60°/80°C	%	95,1
Rendim. nom. 30°/50°C	%	108,3
Rendim. min. 30°/50°C	%	105,6
Rendim. al 30 % del carico	%	109,8
Rendimento energetico ηs	%	94
Perdite termiche al camino con bruciatore in funzione	Pf (%)	1,2
Perdite termiche al camino con bruciatore spento ΔT 50°C	Pfbs (%)	0,2
Perdite termiche verso l’ambiente attraverso l’involucro con bruciatore in funzione	Pd (%)	0,7
Classe NOx	n°	6
NOx ponderato [Hs]	mg/kWh	48
Temperatura minima/massima riscaldamento	°C	25 / 80
Pressione minima/massima riscaldamento	bar	0,3 / 3,0
Prevalenza disponibile riscaldamento (a 1000 l/h)	mbar	340
Capacità del vaso espansione	l	10
Temperatura minima/massima sanitario	°C	35 / 55
Pressione minima/massima sanitario	bar	0,5 / 10,0
Portata massima (ΔT=25 K) / (ΔT=35 K)	l/min	15,3 / 10,7
Portata sanitari specifica (ΔT=30 K)	l/min	12,8
Tensione/Potenza alla portata termica nominale	V~/ W	230 / 100
Potenza alla portata termica nominale	W	100
Potenza a riposo (stand-by)	W	3
Grado di protezione	n°	IPX5D
Temperatura dei fumi minima/massima	°C	41 / 78
Portata massica fumi minima/massima	kg/s	0,0014 / 0,0121
Portata massica aria minima/massima	kg/s	0,0013 / 0,0116
Lungh. max scarico fumi coassiale (Ø 60/100 mm / Ø 80/125 mm)	m	10 / 12
Lungh. max scarico fumi sdoppiato (Ø 80+80 mm)	m	40
Altezza x Larghezza x Profondità	mm	800 x 400 x 385
Peso	kg	44
Contenuto d’acqua della caldaia	l	5,4

(1) Con temperature dell’acqua in ritorno che non consentono la condensazione.
(2) Con temperature dell’acqua in ritorno che consentono la condensazione.
(3) Con scarico fumi coassiale 60/100 L 0,9 m e gas METANO G20.
(4) Alla potenza utile minima.
(5) Riferito norma EN 625.
(6) Valori riferiti alle prove con scarico sdoppiato 80 mm da 1 + 1 e gas Metano G20.
(7) I valori indicati sono misure di lunghezze di scarico standard.
(8) Per il corretto funzionamento e la manutenzione del prodotto, è necessario prevedere uno spazio aggiuntivo rispetto alle sue dimensioni, come indicato nel manuale di installazione.
