Externa Pompa di calore aria/acqua inverter con tecnologia a 4 tubi compatta plug & play
Efficienza Energetica
Prestazioni top di categoria (A+++ riscaldamento, A++ ACS), con consumi ridotti fino al 70% rispetto alle caldaie tradizionali.
Design Compatto
Design curato: nessun cavo a vista e finiture di qualità per un'integrazione armoniosa nell'architettura del terrazzo.
Tecnologia 4 tubi
Sistema produzione simultaneamente caldo, freddo e acqua sanitaria, con recupero energetico e massima efficienza grazie a circuiti idraulici separati.
Sistema All-in-One
Include pompa di calore, bollitori/accumulo, circolatori, vaso di espansione, valvole e logica di controllo in un unico corpo macchina compatto, garantendo massima semplicità d'installazione e gestione.
Tecnologia 4 tubi Thermics integrata
Il sistema a 4 tubi Thermics permette la gestione simultanea di riscaldamento, raffrescamento e produzione di acqua calda sanitaria (ACS) senza inversioni di ciclo, massimizzando l'efficienza tramite il recupero energetico totale.
Funzionamento estivo
Produzione simultanea di acqua calda sanitaria e raffrescamento ambienti, recuperando il calore estratto per riscaldare l'acqua.
Zero inversioni di ciclo
Ottimizza l'inversione del ciclo frigorifero, garantendo continuità operativa, maggiore durata dei componenti e stabilità termica.
1.
Spazio Interno Libero
Ideale per terrazzi e balconi, libera spazio abitativo.
2.
Tecnologia Avanzata
Innovazione gestione recupero energia ACS gratuito.
3.
Installazione Semplificata
Messa in opera rapida e senza complicazioni.
4.
Efficienza & Compattezza
Alte prestazioni in un design discreto.

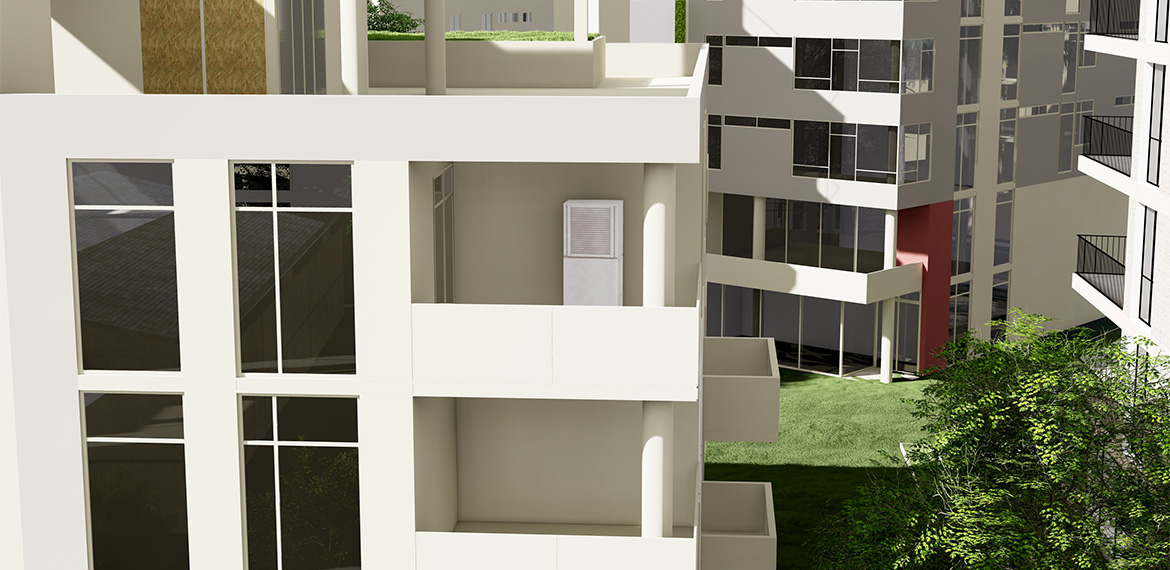

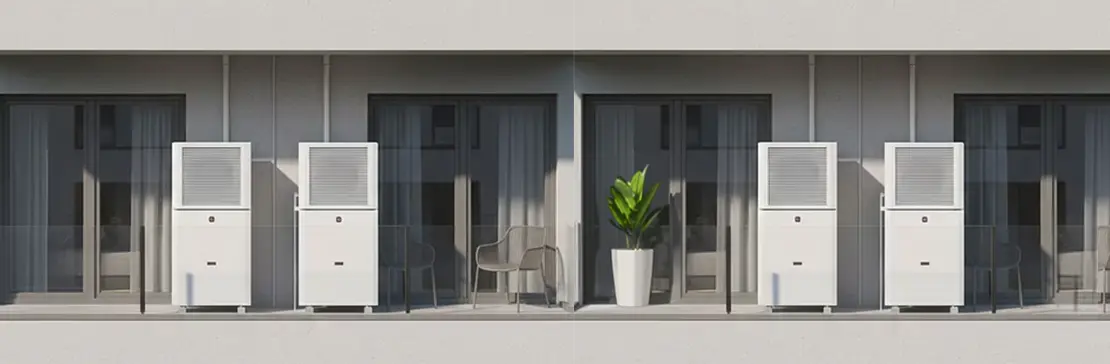

Ideale per appartamenti con terrazzo o balcone
Appartamenti urbani
Perfetta per palazzi cittadini dove lo spazio interno è prezioso e i terrazzi sono una risorsa.
Attici e mansarde
Ideale per soluzioni di pregio dove estetica ed efficienza convivono armoniosamente.
Nuove costruzioni
Pensata per progetti residenziali contemporanei con un forte focus sulla sostenibilità.

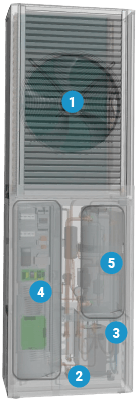

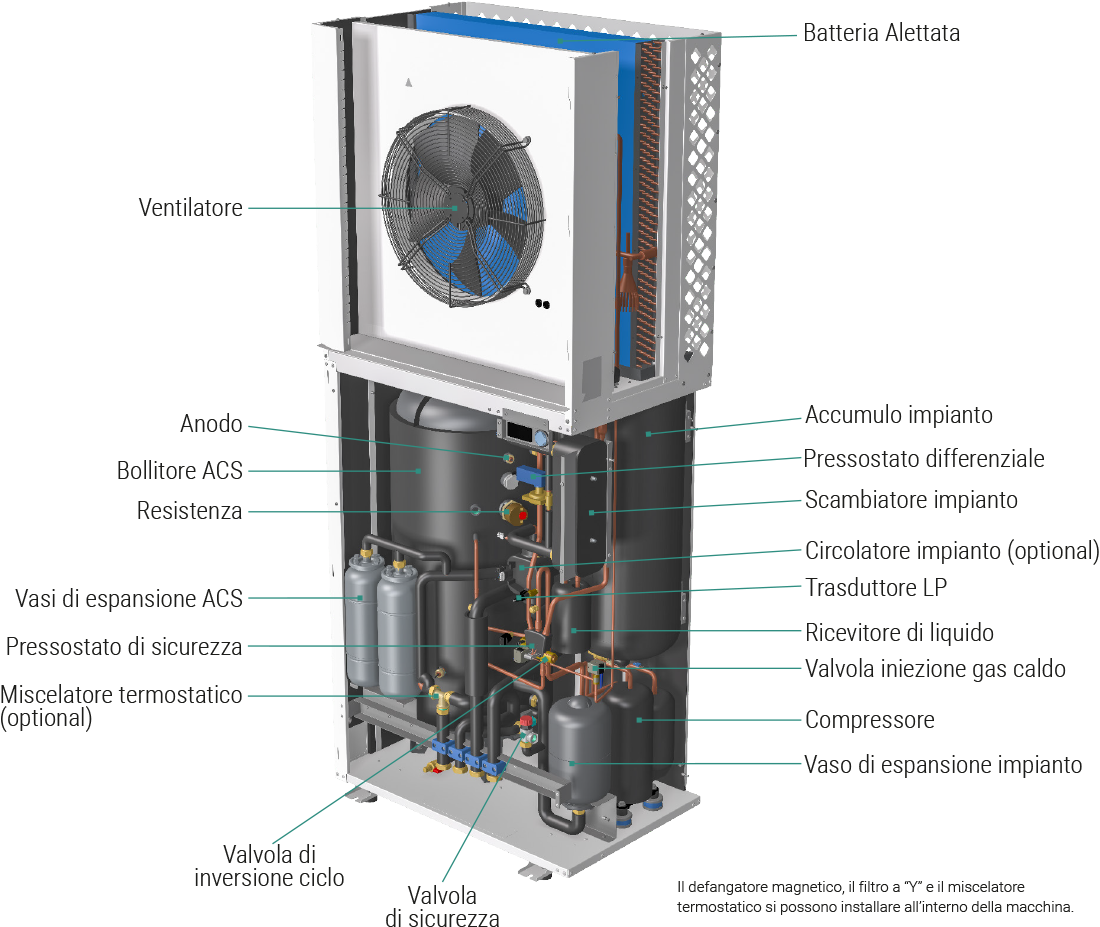

Centrale termo-frigorifera completa
Pompa di calore All-in-one
Lʼunità al suo interno contiene:
- Bollitore 120 L ACS
- Accurmulo inerziali 40L
- Circolatore impianto primario
- Flussostato differenziale
- Valvole di sicurezza impianto e
- ACS
- Vasi espansione
- Resistenza elettrica con
- termostato di sicurezza
- Anodo di protezione
- Defangatore magnetico
Sostituzione caldaia facilitata
La mancanza di spazio per centrali termiche tradizionali è una sfida comune nella riqualificazione energetica. Externa Thermics permette la transizione dal gas alla pompa di calore anche in nicchie, balconi o vani tecnici ristretti.
Senza centrale termica
Ideale per appartamenti privi di locale tecnico.
Transizione ecologica
Dal gas alla pompa di calore in spazi ridotti.
Soluzione completa
Un'unica unità esterna compatta e performante per l'efficientamento del parco immobiliare esistente.

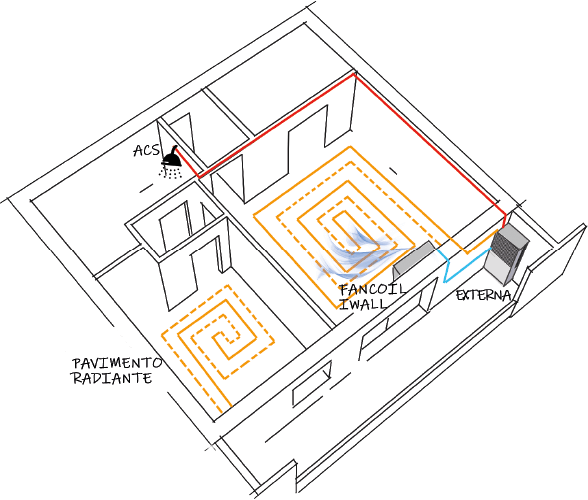

Abbinamenti ottimali
Externa Thermics si integra con terminali e impianti già presenti, modernizzando il sistema di generazione con notevoli risparmi economici.
Fan coil
Integrazione con sistemi a ventilconvettori per efficienza rapida.
Impianti radianti
Compatibile con pavimenti e soffitti radianti a basse temperature.
Produzione ACS
Gestione acqua calda con accumulo integrato o preesistente.

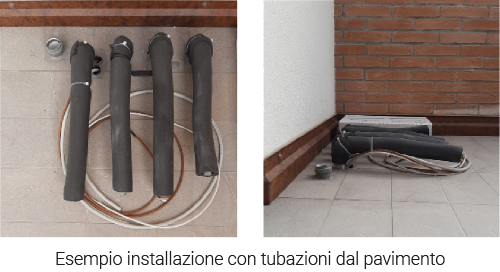

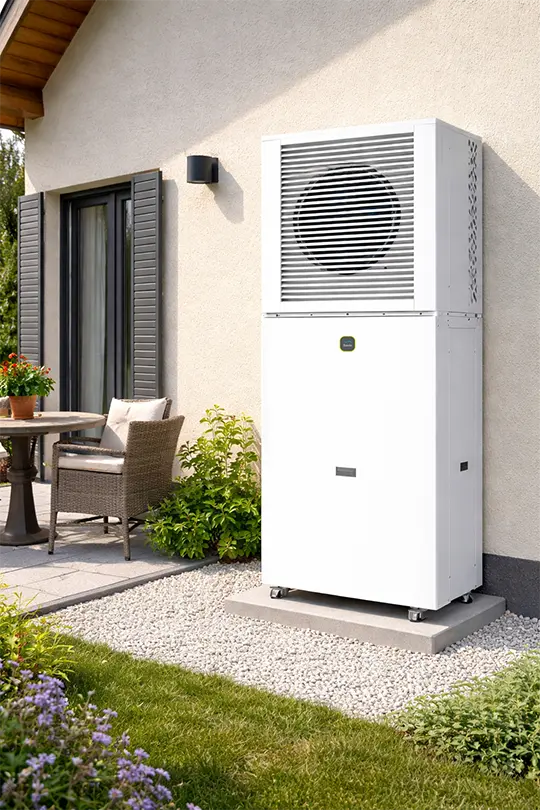

Installazione esterna semplificata
L'installazione di Externa Thermics è studiata per minimizzare i disagi e i tempi di intervento. Posizionando l'intera centrale all'esterno, si riducono drasticamente le opere murarie interne, i disagi per gli abitanti e la complessità logistica.
Motocondensante nella parte superiore
La progettazione di Externa Thermics posiziona strategicamente la sezione motocondensante nella parte superiore, ottimizzando prestazioni ed esperienza d'uso:
Evita ricircoli d'aria
Il flusso d'aria viene convogliato verso l'alto, lontano dalla zona vivibile del terrazzo, garantendo comfort agli occupanti.
Migliora scambio termico
L'aria fresca aspirata dalla parte inferiore, sempre a temperatura ottimale, migliora l'efficienza dello scambio termico.
Aumenta l'efficienza complessiva
La separazione tra aspirazione ed espulsione ottimizza il ciclo termodinamico, riducendo i consumi e incrementando le prestazioni stagionali.
Nessun disagio per l'utente
La mancanza di spazio per centrali termiche tradizionali è una sfida comune nella riqualificazione energetica. Externa Thermics permette la transizione dal gas alla pompa di calore anche in nicchie, balconi o vani tecnici ristretti.
Riduzione rumorosità
Comfort acustico
Tecnologie di abbattimento del rumore e posizionamento studiato per minimizzare l'impatto sonoro.
Spazio preservato
Flussi d'aria
Convogliamento dell'aria verso l'alto per evitare interferenze sul terrazzo.
Flussi ottimizzati
Vivibilità garantita
Il terrazzo rimane uno spazio piacevole per il relax in ogni stagione.
Applicazioni
Abitazioni di nuova costruzione o abitazioni ristrutturate dove non ci siano spazi interni disponibili per i componenti della pompa di calore. Questa è la migliore applicazione. Un monoblocco esterno facile da installare che ingloba all’interno tutto il necessario per:
- Riscaldamento invernale
- Condizionamento estivo
- Acqua calda sanitaria
L’unità è stata progettata per:
- Poter contenere tutti i componenti (sia standard che accessori) necessari senza installazioni esterne al suo involucro
- Essere facilmente mantenibile
- Presentare diverse soluzioni per le connessioni idrauliche ed aerauliche e facilitare l’inserimento dell’unità nella configurazione architettonica presente

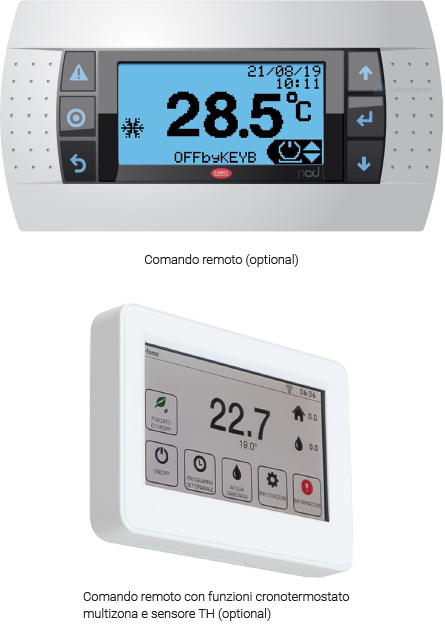

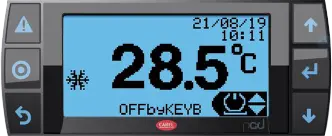

Pannello di comando
- Indicazione luminosa presenza di stati di allarme
- Pagina di programmazione e consultazione parametri
- Display retroilluminato per visualizzazione informazioni
Pannello remoto (optional)
- Comando remoto con funzione cronotermostato con sensori TH
- Sistema espandibile con moduli aggiuntivi per il controllo di tutto l’impianto

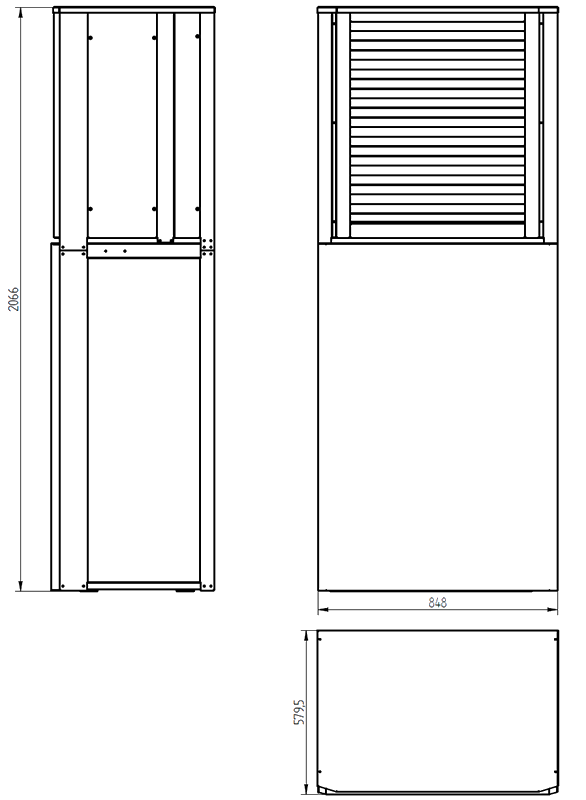

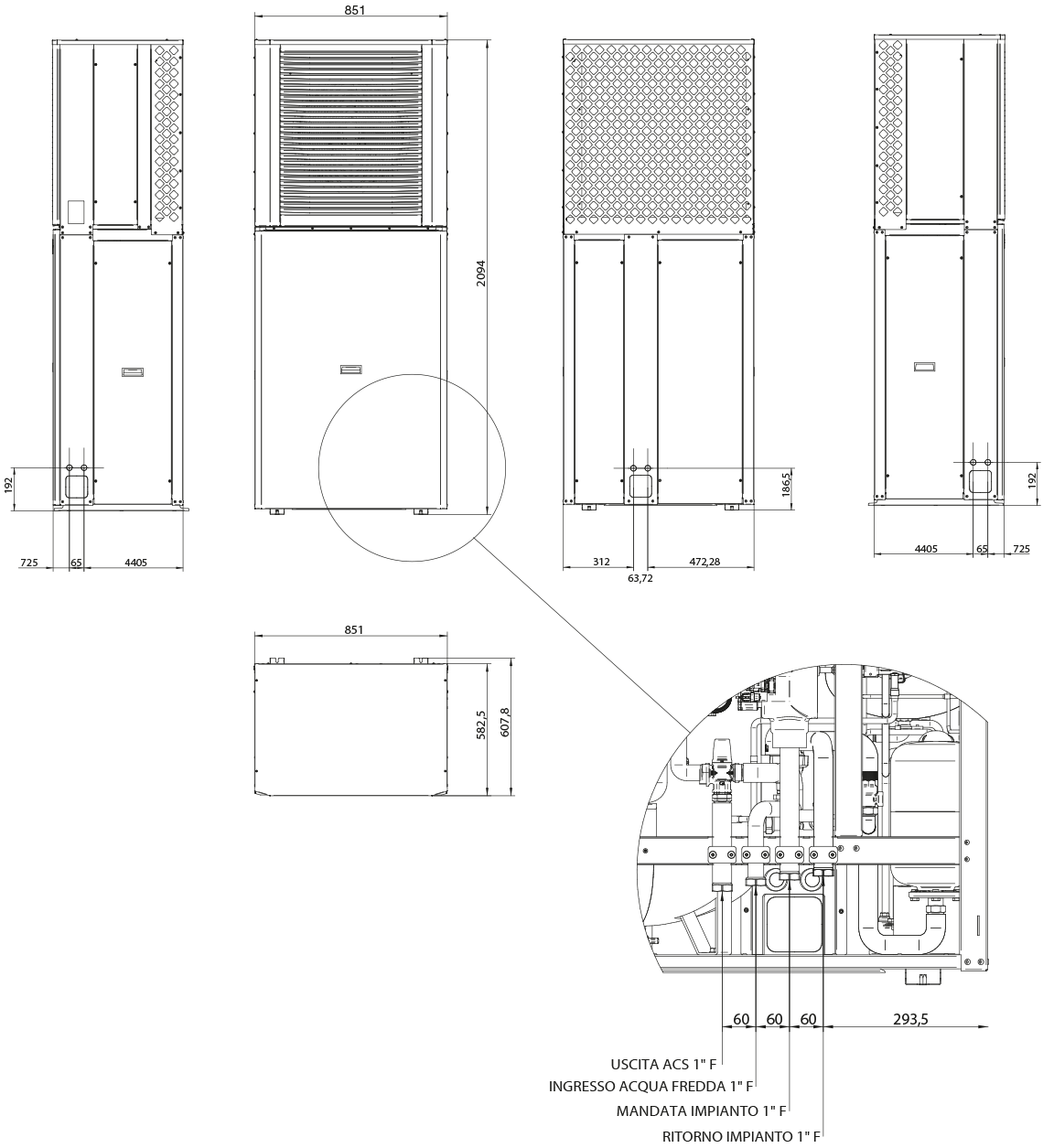

Dimensionali

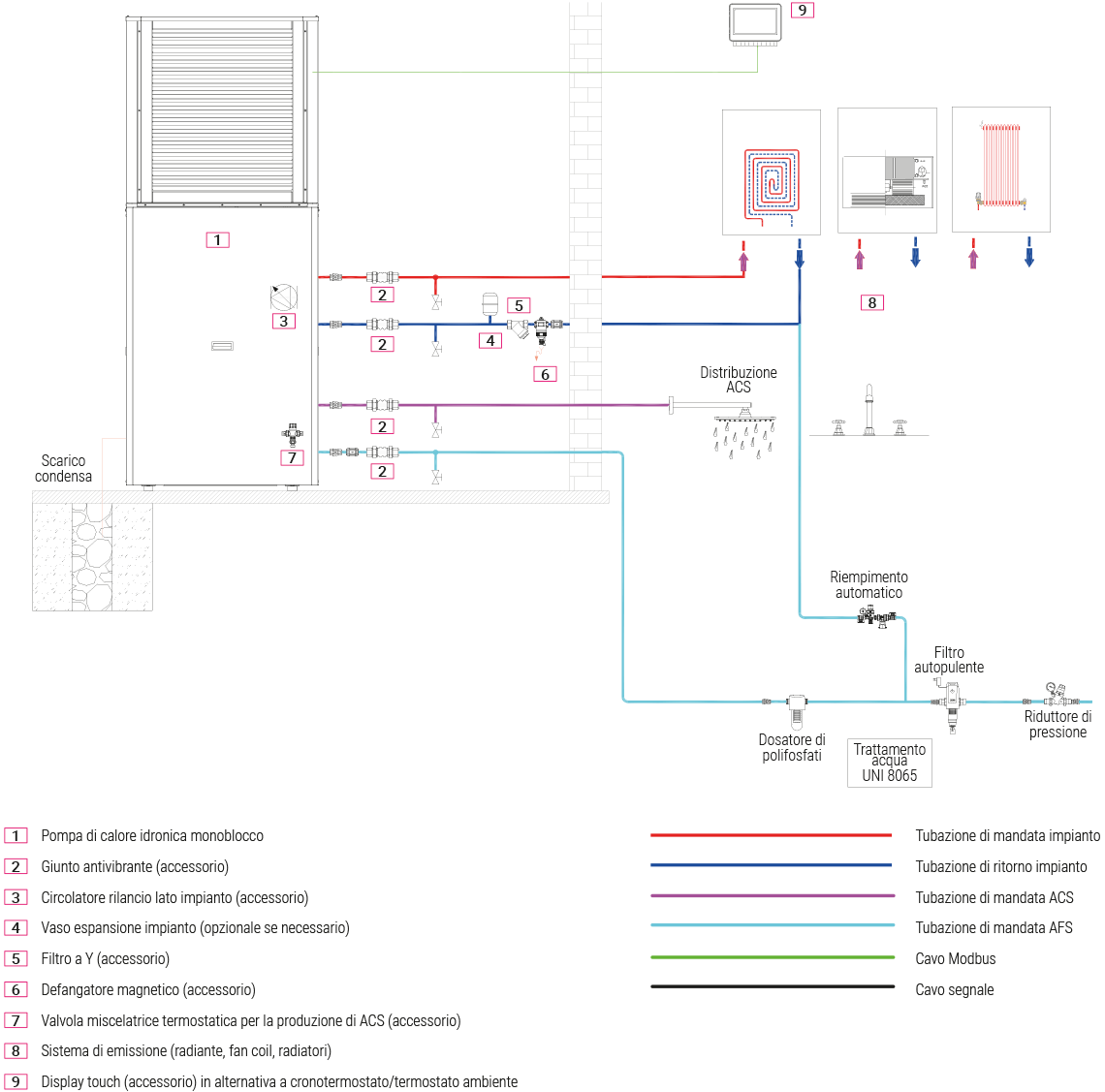

Schema idraulico
Dati tecnici
| Parametro | Unità | Valore | ||
|---|---|---|---|---|
| CLASSE DI EFFICIENZA ENERGETICA | ||||
|
||||
| RISCALDAMENTO | ||||
| FUNZIONAMENTO INVERNALE A7/W35 | ||||
| Potenza termica | kW | 7,61 | ||
| Potenza assorbita | kW | 1,44 | ||
| COP | W/W | 4,63 | ||
| FUNZIONAMENTO INVERNALE A7/W45 | ||||
| Potenza termica | kW | 7,34 | ||
| Potenza assorbita | kW | 2,34 | ||
| COP | W/W | 3,68 | ||
| RAFFREDDAMENTO | ||||
| FUNZIONAMENTO ESTIVO A35/W18 | ||||
| Potenza | kW | 9,09 | ||
| Potenza assorbita | kW | 2,52 | ||
| EER | W/W | 3,96 | ||
| FUNZIONAMENTO ESTIVO A35/W7 | ||||
| Potenza frigorifera | kW | 6,53 | ||
| Potenza assorbita | kW | 2,48 | ||
| EER | W/W | 2,93 | ||
| DATI MACCHINA | ||||
| Tipo compressore | Twin Rotary BLDC | |||
| Numero compressori | n° | 1 | ||
| Modulazione compressore | % | 20 ÷ 100 | ||
| Ventilatore tipo | Assiale | |||
| Ventilatori | n° | 1 | ||
| Ventilatore potenza assorbita | kW | 0,05 | ||
| Ventilatore portata aria | mc/h | 600 ÷ 3.579 | ||
| Refrigerante tipo | R410a | |||
| Refrigerante carica | kg | 2,0 | ||
| Portata acqua max lato impianto | m³/h | 0,77 | ||
| Prevalenza utile | mca | 5,9 | ||
| Temperatura massima lato impianto | °C | 70 | ||
| Volume accumulo inerziale (INOX) lato impianto | L | 35 | ||
| Vaso di espansione lato impianto | L | 4 | ||
| Attacchi idraulici lato impianto | inch | 1”(F) ISO228/1 | ||
| Portata acqua (alta temperatura) lato sanitario | l/h | 120 ÷ 800 | ||
| Temperatura massima lato sanitario | °C | 70 | ||
| Volume accumulo ACS (INOX) lato sanitario | L | 120 | ||
| Vaso di espansione lato sanitario | L | 8 | ||
| Attacchi idraulici lato sanitario | inch | 1”(F) ISO228/1 | ||
| Potenza sonora secondo EN12102 | dB(A) | 48 | ||
| Dimensioni LxhxP | mm | 850x2094x604 | ||
| Peso a vuoto | kg | 220 | ||
Efficienza energetica:
(1) Riscaldamento d’ambiente a media temperatura (55°C) in condizioni climatiche “average”
(2) Riscaldamento d’ambiente a bassa temperatura (35°C) in condizioni climatiche “average”
Prestazioni riferite alle seguenti condizioni:
(3) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 30/35°C
(4) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 40/45°C
(5) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 23/18°C
(6) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 12/7°C
