Futura 3 F 45
-
MODULAZIONE 1:9
-
PRESS MAX 4,5 BAR
-
METANO O GPL
-
RENDIMENTO 97,3%
-
CLASSE ENERGETICA
Futura 3 F 45 è una caldaia a condensazione di ultima generazione ad altissimo rendimento solo riscaldamento dotata di bruciatore premiscelato modulante a basse emissioni e scambiatore inox a condensazione ad alte prestazioni.
Può essere installata singolarmente oppure si possono combinare fino a 6 moduli, della stessa potenza o misti, sfruttando direttamente l’elettronica di caldaia.
Sfrutta il principio della condensazione: grazie all’innovativo scambiatore INOX – uno dedicato solo alla condensazione – riesce a recuperare il calore latente contenuto nei fumi, arrivando ad ottenere rendimenti fra i massimi della categoria.
Può essere installata all’interno di un locale caldaia oppure, grazie all’apposita versione Roof Top racchiusa all’interno di un armadio, all’esterno dell’edificio o sul tetto dello stesso, soluzione estremamente vantaggiosa in caso di riqualificazione termica di una centrale termica.
Futura 3 F 45 è in classe A, quindi usufruisce delle detrazioni fiscali secondo la normativa vigente.
La caldaia a condensazione Futura 3 può essere installata singolarmente in installazioni solo riscaldamento (SR) o riscaldamento con predisposizione per abbinamento a bollitore remoto (SV), grazie all’abbinamento degli appositi kit.
Può essere installata all’interno di un locale caldaia oppure, grazie all’apposita versione Roof Top racchiusa all’interno di un armadio, all’esterno dell’edificio o sul tetto dello stesso, soluzione estremamente vantaggiosa in caso di riqualificazione di una centrale termica. Il modulo è preassemblato e contiene all’interno la caldaia e il relativo kit (SR o SV).

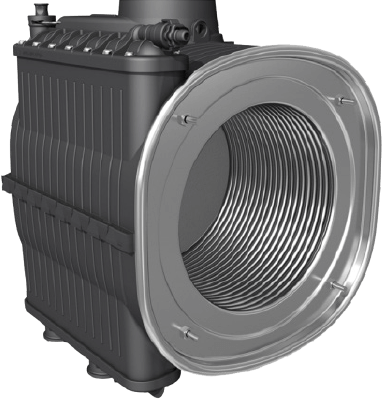

Nuovo scambiatore Isothermic Plus
Facilità di manutenzione
Rimuovendo solo alcuni dadi frontali si accede con facilità alla camera di combustione.
Basse perdite di carico dai fumi
Grazie allo spazio uniforme tra le serpentine si garantiscono basse perdite di carico lato fumi.
Leggero
Questo scambiatore è realizzato in doppia struttura, materiale composito e acciaio inox. Grazie alla scelta di utilizzare il materiale composito risulta essere molto leggero e con basse perdite di radiazioni.
- Massima pressione di esercizio 4.5 bar
- Massime perdite di carico 4.5 mca
- Prevalenza migliorata

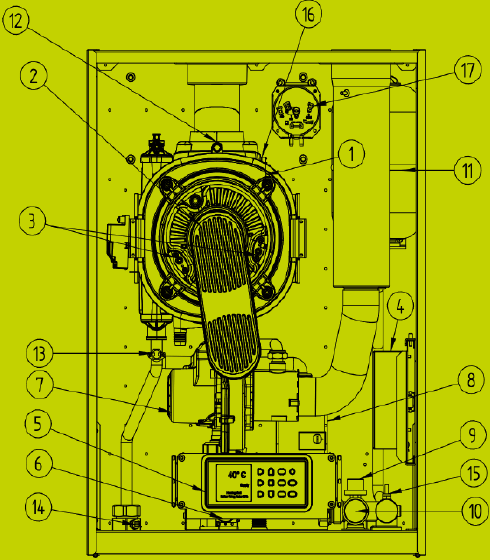

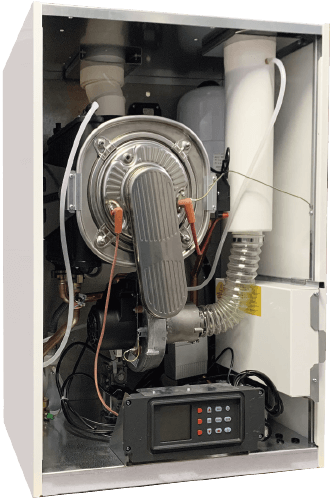

Schema di funzionamento
- 1. Scambiatore
- 2. Bruciatore
- 3. Elettrodi
- 4. Scheda Elettronica
- 5. Display
- 6. Valvola gas
- 7. Ventilatore
- 8. Circolatore
- 9. Trasduttore di pressione
- 10. Valvola di sicurezza (4 bar)
- 11. Vaso di Espansione
- 12. Sonda fumi
- 13. Termostato di sicurezza
- 14. Sonda Mandata
- 15. Sonda Ritorno
- 16. Termofusibile
- 17. Pressostato Sifone

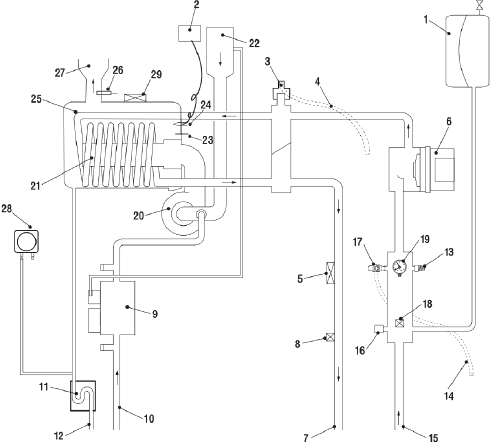

Schema di principio
- 1. Vaso d’espansione (solo modello /F)
- 2. Accenditore remoto
- 3. Valvola sfiato manuale
- 4. Scarico sfiato
- 5. Termostato di sicurezza
- 6. Circolatore Modulante (solo modello /F)
- 7. Tubo mandata riscaldamento
- 8. Sonda NTC mandata riscaldamento
- 9. Valvola gas
- 10. Entrata gas
- 11. Sifone scarico condensa
- 12. Tubo scarico condensa
- 13. Rubinetto scarico caldaia
- 14. Scarico valvola di sicurezza
- 15. Tubo ritorno riscaldamento
- 16. Trasduttore di pressione
- 17. Valvola di sicurezza non qualificata (solo modello /F)
- 18. Sonda NTC ritorno riscaldamento
- 19. Manometro
- 20. Ventilatore
- 21. Bruciatore
- 22. Condotto aspirazione aria completo di silenziatore
- 23. Elettrodo di rilevazione fiamma
- 24. Elettrodo di accensione
- 25. Scambiatore condensante
- 26. Sonda fumi
- 27. Condotto espulsione fumi
- 28. Pressostato Sifone
- 29. Termofusibile scambiatore
Dimensione attacchi
- MI Mandata impianto (1”1/4 M)
- RI Ritorno impianto (1”1/4 M)
- SD Scarico sifone condensa (Ø 25 mm)
- SV Scarico valvola di sicurezza
- SCScarico caldaia
Configurazione solo riscaldamento (SR)
Il kit applicazione SR è composto da un separatore idraulico, utile per interfacciare la caldaia all’impianto e un gruppo sicurezze INAIL conforme a quanto richiesto dalla raccolta “R”. È disponibile anche nella versione per installazione libera con scambiatore di calore e gruppo sicurezze INAIL, in alternativa al Kit applicazione SR.
- 1. Caldaia
- 2. Modulo sicurezze INAIL
- 3. Separatore idraulico (*)
- 4. Valvola intercettazione combustibile
- 5. Collettore ritorno impianti
- 6. Collettore mandata impianti
- 7. Filtro di decantazione
- SE Sonda esterna (*)
- NC Neutralizzatore di condensa (*)
- Sc Scarico
- RS Rubinetto sezionatore impianto
- ZAt Zona alta temperatura
- ZBt Zona bassa temperatura
- TA1 Termostato ambiente zona alta temperatura
- TA2 Termostato ambiente zona bassa temperatura
- PR1 Pompa impianto alta temperatura
- PR2 Pompa impianto bassa temperatura
- VM Valvola miscelatrice impianto bassa temperatura
- Sic Sonda intercettazione combustibile
- GAS Alimentazione combustibile
- IAF Ingresso acqua fredda
Configurazione riscaldamento + ACS (SV)
Il kit applicazione SR è composto da un separatore idraulico, utile per interfacciare la caldaia all’impianto e un gruppo sicurezze INAIL conforme a quanto richiesto dalla raccolta “R”, inoltre è dotato di circolatore per il caricamento di un eventuale bollitore.
- 1. Caldaia
- 2. Modulo sicurezze INAIL
- 3. Separatore idraulico (*)
- 4. Pompa serpentino bollitore (*)
- 5. Valvola intercettazione combustibile
- 6. ollitore remoto (**) (gestito direttamente dalla caldaia tramite valvola a tre vie)
- 7. Collettore ritorno impianti
- 8. Collettore mandata impianti
- 9. Filtro di decantazione
- SE Sonda esterna (*)
- NC Neutralizzatore di condensa (*)
- SB Sonda bollitore (*)
- Sc Scarico
- RS Rubinetto sezionatore impianto
- ZAt Zona alta temperatura
- ZBt Zona bassa temperatura
- TA1 Termostato ambiente zona alta temperatura
- TA2 Termostato ambiente zona bassa temperatura
- PR1 Pompa impianto alta temperatura
- PR2 Pompa impianto bassa temperatura
- VM Valvola miscelatrice impianto bassa temperatura
- Sic Sonda intercettazione combustibile
- GAS Alimentazione combustibile
- IAF Ingresso acqua fredda
- UAC Uscita acqua calda
(*) Disponibile come accessorio. (**) In questa configurazione si consiglia l’impiego di un bollitore con un serpentino adeguatamente dimensionato.
Controllo remoto MMI
Simple MMI è un’interfaccia utente remoto (o unità ambiente) dotata di un protocollo di comunicazione OpenTherm®, che è progettato per il completo controllo della caldaia (controllo remoto) e della zona in cui è installato (cronotermostato con programmazione settimanale).
Grazie la comunicazione bidirezionale con la caldaia, il modulo Simple MMI permette all’utente di controllare/impostare la temperature dell’acqua di riscaldamento e dell’acqua calda sanitaria senza doversi recare in centrale termica.
Caratteristiche funzionali
Il Simple MMI è un controllo remoto per caldaie con programma orario settimanale.
Le principali caratteristiche sono:
- Orologio programmatore settimanale
- Modo di funzionamento automatico o manuale
- Attivazione/disattivazione riscaldamento (radiatori) e acqua calda sanitaria
- Visualizzazione ora e temperatura ambiente
- Funzione “Smart Shower” che consente di impostare, ad un livello desiderato, la temperatura dell’acqua sanitaria per un tempo prestabilito
- Visualizzazione impostazioni di caldaia
- Comunicazione bidirezionale con la caldaia mediante protocollo OpenTherm®; classificazione V in conformità al regolamento europeo 811/013
Visualizzazione informazioni impianto
Ogni pressione della manopola K4 consente la visualizzazione ciclica delle seguenti informazioni dell’impianto:
- Temperatura all’esterno dell’abitazione (semplice visualizzazione, solo se collegato il relativo sensore)
- Temperatura impostata per l’acqua nell’impianto di riscaldamento (ruotare la manopola K4 per la modifica del valore impostato)
- Temperatura impostata per l’acqua calda nell’impianto sanitario (ruotare la manopola K4 per la modifica del valore impostato). Questa è la temperatura di default quando la funzione “Smart Shower” non è attiva
- Temperatura effettiva dell’acqua nell’impianto di riscaldamento (semplice visualizzazione)
- Temperatura effettiva dell’acqua calda nell’impianto sanitario (semplice visualizzazione)
- Temperatura ambiente (semplice visualizzazione)
Schema tipo impianto
Schema tipo di impianto centralizzato con caldaia singola, riscaldamento con contabilizzazione, ACS prodotta da caldaia + solare termico.
- Bo Bollitore monoserpentino
- BoSol Bollitore solare monoserpentino
- CDat Concentratore di dati
- CLF Contalitri A.F.
- CoR Comando remoto
- CR Circolatore impianto di riscaldamento
- CRS Circolatore impianto di ricircolo A.C.S.
- CS Collettore solare
- CtA Cronotermostato ambiente
- D Disgiuntore
- GI Gruppo sicurezza INAIL
- Gen Generatore di calore a comb. gassoso
- MC Modulo di conatabilizzazione riscaldamento, A.C.S. e A.F.
- MCC Misuratore di calore di centrale
- NC Passivatore acque acide
- SB Sonda bollitore
- SC Scarico condensa
- SE Sonda esterna
- SP Sonda di pannello
- UG Unità di controllo elettronica e gruppo idraulico
- VDe Valvola deviatrice 3 vie
- VDeS Valvola deviatrice sanitaria 3 vie
- VER Vaso di espansione riscaldamento
- VES Vaso di espansione sanitario
- VESol Vaso di espansione solare
- VIC Valvola intercettazione combustibile
- VMix Valvola miscelatrice sanitaria
- VS Valvola di sicurezza
- VSB Valvola di sicurezza bollitore
